émetteur de niveau de radar avec le câble d'acier inoxydable

émetteur de niveau de radar avec le câble d'acier inoxydable

Détail rapide :

• -40ºC à la température de fonctionnement 80ºC
• isolement de l'acier inoxydable 316L de 100%.
• Large variété de gammes de pression et de sorties électriques
• Coût bas et paquet compact
• acier inoxydable avec la construction rigide et robuste.
• Le chapeau de protection avec un petit trou
• La technologie exquise de cachetage
• un câble imperméable avec le tuyau de conduit
• 0,25%, 0,50% exactitudes

Description :

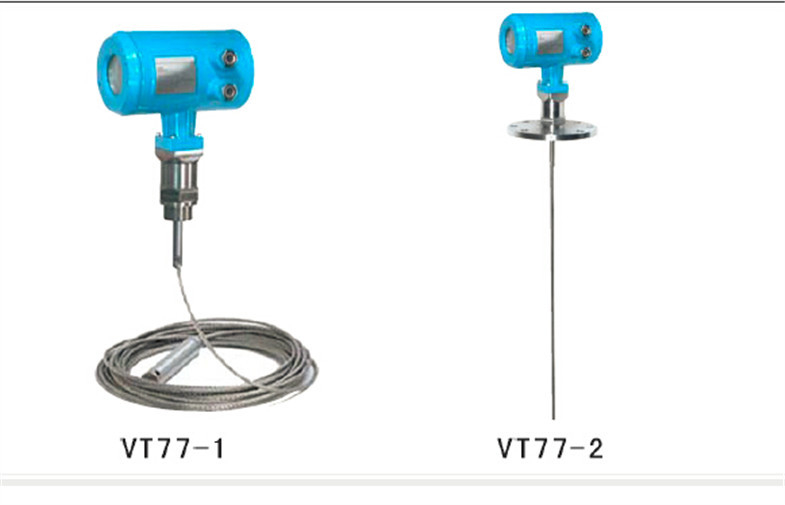

Le radar de vague guidée de la série VT77 est instrument de mesure basé sur le principe du voyage de temps,

les ondes de radar voyagent à la vitesse de la lumière, le temps de fonctionnement peuvent être par les composants électroniques

sont convertis en signaux de niveau. Sondez une impulsion à haute fréquence et le long de la sonde de câble ou de tige

la propagation, quand l'impulsion rencontre la surface du matériau est reflétée de retour par l'instrument de récepteur en dedans

 la réception et le signal de distance dans un signal.

Entrée

Le signal reflété d'impulsion est transmis le long du proble au circuit de la mesure. Le processeur de micro-onde traite ce signal, et identifie l'écho de vague de l'impulsion de micro-onde de la surface du matériau. Le signal correct d'écho de vague est identifié par le softwave intelligent, la distance de la surface du matériau D est proportionnel au temps de vol de l'impulsion T :

D=C×T/2

C est la vitesse de la lumière.

Comme la distance du réservoir vide E est connue, ainsi

L=E-D

Production

En entrant la taille vide E de réservoir (au zéro absolu), la pleine taille de réservoir (pleine gamme de mesure) et un certain paramètre d'application sont placés. Avec les paramètres d'application, l'émetteur s'adaptera automatiquement à l'environnement de mesure, la production 4-20mA correspondante.

Distance de mesure

La table suivante indique les relations entre les médias et la distance de mesure

Applications :

Utilisé pour la poubelle de grain, huile/carburant/eau/réservoir de poudre, liquide

Caractéristiques :

Avantage compétitif :

offre des prix 1.Competitive
méthode 2.Special à retard de temps
3.Stable et mesure précise dans très la courte durée
