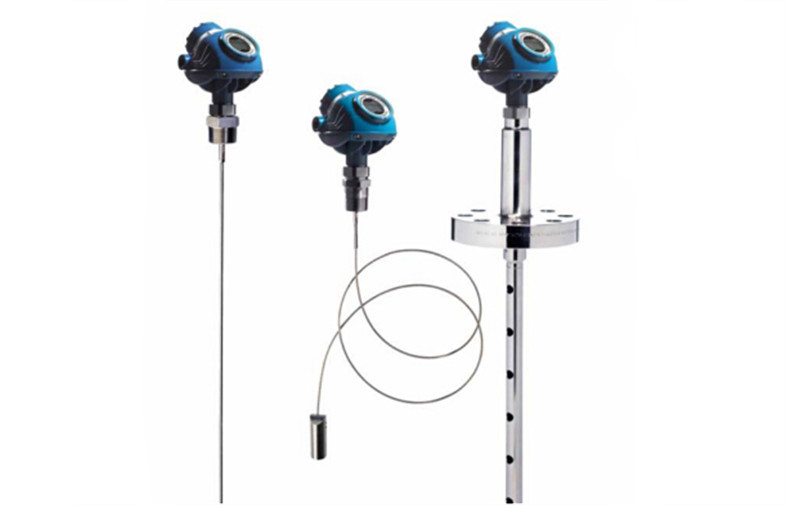

Industrie émetteur de niveau de Rosemount de 5300 séries pour l'interface submergée

Émetteur de niveau de Rosemount de 5300 séries pour le niveau des liquides ou des interfaces submergées, liquides d'interface, solides

Détail rapide :

· 5301 pour le niveau des liquides ou des interfaces submergées

· 5302 pour des liquides de niveau et d'interface

· 5303 pour le niveau des solides

· Principe de mesure de (TDR) de réflectométrie de domaine de temps

· SST, Monel, Hastelloy ou matériaux couverts PTFE de sonde de SST

· 4-20mA avec le CERF ou la production superposé de communication de Fieldbus

· Jusqu'à la température du processus 752°F

· Jusqu'à 5000 livres par pouce carré (barre 345) de pression de processus à 100°F

· Sécurité intrinsèque ou explosion/Ex-Approbations antidéflagrantes

Description :

Le Rosemount émetteur de niveau de 5300 séries est notre radar à 2 fils de la meilleure qualité de vague guidée pour des mesures provocantes de niveau et d'interface sur des liquides, des boues et des solides. Le Rosemount émetteur de niveau de 5300 séries fournit tout que vous prévoiriez d'un radar de processus classe meilleure - fiabilité supérieure, les caractéristiques de pointe de sécurité, la manipulation sans effort, et la connectivité illimitée.

Le radar de vague guidée est une technique de mesure de niveau continue qui offre plusieurs avantages. Il est pratiquement inchangé par la température, pression, et des mélanges de gaz de vapeur. Il n'a aucune pièce mobile et exige donc peu ou pas d'entretien. Il mesure le niveau directement et est donc inchangé par la plupart des changements liquides de propriété, y compris notamment la densité et les changements de viscosité.

Le Rosemount émetteur de niveau de 5300 séries est basé sur la technologie de (TDR) de réflectométrie de domaine de temps. Des impulsions de micro-onde de nanoseconde de puissance faible sont guidées en bas d'une sonde submergée dans les médias de processus. Quand une impulsion de radar atteint des médias avec une constante diélectrique différente, une partie de l'énergie est réfléchie à l'émetteur. La différence de temps entre l'impulsion transmise et reflétée est convertie en distance à partir de laquelle tout le niveau ou le niveau d'interface est calculé.

Le Rosemount émetteur de niveau de 5300 séries fournit la représentation de tranchant avec DST, qui est un commutateur rapide pour la transmission de signal entre l'émetteur et le récepteur. Le Rosemount l'émetteur de niveau de 5300 séries réduit au maximum des pertes de signal, qui a comme conséquence un signal reçu deux à cinq fois plus fort comparé à d'autres émetteurs de radar de vague guidée. Ceci a comme conséquence un meilleur rapport signal/bruit et une capacité accrue de manipuler des facteurs inquiétants. Il permet également les gammes longtemps de mesure (jusqu'à 164 pi (50m)) et mesures sur les bas médias réfléchis (diélectriques de 1,4), même avec une sonde simple d'avance.

Le Rosemount émetteur de niveau de 5300 séries a une double tête de compartiment pour séparer l'électronique de la jonction de câble. Comportant facile-à-Access et des terminaux robustes de câble et un affichage facultatif de facile-à-lecture, le Rosemount tête d'émetteur de 5300 séries de niveau peut être 360° tourné et est démontable tandis que le réservoir est en service. Il n'y a aucun assortiment entre la tête et sonde. Toute la ceci ajoute au coût réduit et à la sécurité accrue.

Les sondes sont disponibles dans différents styles et matériaux, également avec des options pour manipuler la pression et la température extrêmes. Le ™ de maître de radar de Rosemount avec son interface conviviale est l'installation et le logiciel finaux de dépannage. Le Rosemount que 5300 séries nivellent des puissances d'émetteur l'architecture de PlantWeb en livrant le meilleur émetteur multivariable de ™ (de niveau et connectez à partir de la même unité à 2 fils), la meilleure installation pratique, et l'intelligence de la zone des puits avec des diagnostics avancés pour le fieldbus de ® de CERF et de ™ de BASE. Ceci permet l'entretien proactif pour la disponibilité de processus accrue.

Le Rosemount 5300 séries nivellent des utilisations d'émetteur les mêmes deux fils pour l'alimentation et la communication d'énergie. Des données de mesure sont transmises comme signal analogue de 4-20 mA avec un signal numérique superposé de fieldbus de signal de ® de CERF ou de ™ de BASE. Le signal de ® de CERF peut être employé dans un mode de multidrop. En envoyant le signal numérique de ® de CERF à la Tri boucle facultative de ® de CERF, il est possible d'avoir jusqu'à trois signaux analogues 4-20mA supplémentaires.

Applications :

Le Rosemount émetteur de niveau de 5300 séries est notre radar à 2 fils de la meilleure qualité de vague guidée pour des mesures provocantes de niveau et d'interface sur des liquides, des boues et des solides. Le Rosemount émetteur de niveau de 5300 séries fournit tout que vous prévoiriez d'un radar de processus classe meilleure - fiabilité supérieure, les caractéristiques de pointe de sécurité, la manipulation sans effort, et la connectivité illimitée.

Caractéristiques :

Avantage compétitif :

• Principale capacité et fiabilité de mesure d'industrie fournies par technologie directe de commutateur
• Disponibilité accrue d'usine avec des diagnostics et la fonctionnalité avancés de PlantWeb®
• Sécurité accrue et FMEDA prouvé appropriés à SIL2 avec un SFF>90%
• Coût réduit et sécurité accrue de la conception modulaire robuste
• Pénétrations réduites de compte et de processus d'instrument avec un émetteur de MultiVariable™
• Qualité améliorée de sortie et de produit due à la représentation et à l'exactitude supérieures
• Coût de démarrage réduit par les outils de configuration puissants et faciles à utiliser et l'intégration sans couture d'usine
• Représentation améliorée d'EMC et sécurité plus élevée avec l'interface galvanique futée
• Frais d'exploitation réduits avec l'entretien prévisionnel et le dépannage facile
