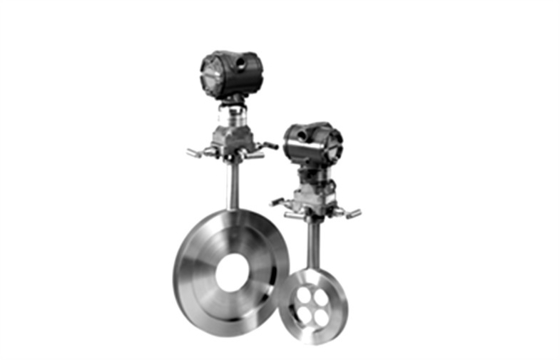

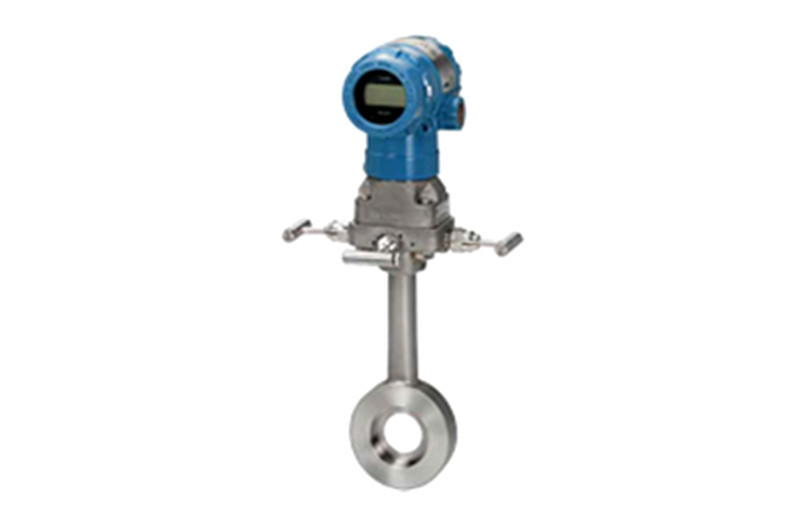

Mesure volumétrique électromagnétique de compteur de débit d'orifice de Rosemount

Mesure volumétrique électromagnétique de compteur de débit d'orifice de Rosemount

Détail rapide :

                               Construit par Rosemount

·                          1/2 à 12" taille de tuyau

·                          Disponible jusqu'à l'estimation de pression de la norme ANSI 600#

·                          Suit le standard de l'industrie conception de robinet utilisant d'ASME et d'OIN coin

·                          Installation entre les brides au visage soulevé existantes

·                          L'anneau d'auto-centrage assurent l'exactitude optimale tout en améliorant l'installation

·                          Exactitude volumétrique de l'écoulement jusqu'à 1,65% au refus de 8:1

·                          stabilité de cinq ans

·                          temps de réponse de 100 millisecondes

·                          Plate-forme coplanaire pour la flexibilité d'installation

·                          Disponible avec HART®, FOUNDATION™fieldbus, et protocoles de Profibus

 Description :

Le compteur de débit d'orifice de contrat de série de Rosemount 3051CFC est un système de contrôle complet d'écoulement conçu pour des applications de surveillance de contrôle et d'usage universel de boucle bloquée. En intégrant le transmetteur de pression 3051C avec l'élément primaire de l'orifice 405 compact, Rosemount a créé une haute performance, dirige le compteur de débit de différence de pression de bâti abaissant le coût installé en éliminant le besoin de garnitures, de tuyauterie d'impulsion, de valves, d'adaptateurs et de tubulures en fournissant un à un dispositif emballé ensemble pour l'installation simplifiée.

A conçu pour être installé entre toutes les brides existantes de soulever-visage, le 3051CFC fournit l'installation simple et abordable dans un système complet qui arrive réuni, calibré, la pression examinée, et la prépare pour installer.

Les composants du compteur de débit de différence de pression d'orifice de contrat de Rosemount 3051CFC incluent ce qui suit :

1.1.1 Transmetteur de pression multivariable de Rosemount 3051C

L'émetteur de Rosemount 3051C offre le différentiel, la mesure, et les mesures de pression absolue avec des capacités avancées conçues pour rencontrer un large éventail d'applications et pour intégrer facilement dans les installations existantes ou nouvelles. Le 3051C a une exactitude standard de référence de 0,04% avec le refus de 80:1 et une représentation totale réelle de 0,12% pour fournir la confiance en vos mesures de pression. Le 3051C utilise le logiciel avancé et la fonctionnalité comprenant un signal 4-20mA basé fieldbus sur de Hart® de communication, de puissance faible CERF ou FOUNDATION™.

1.1.2 Élément de flux compact d'orifice de Rosemount 405

L'orifice 405 compact convient aux applications de liquide, de gaz et de vapeur dans le ½ à 12" des tuyaux. Les 405 est disponible dans deux styles d'orifice : Traitement et norme. Le 405C conditionnant l'orifice compact est idéal pour des applications avec la course limitée de tuyau. Seulement exigeant 2 diamètres de tuyau d'une perturbation ascendante (doubles coudes, valves, réducteurs), le 405C conditionnant l'orifice compact fournit l'exactitude de ±0.5%.

1.1.3 Les demandes de Rosemount 3051SFC rendent le débitmètre compact d'orifice

·                          Production de pétrole et de gaz

·                          Raffiner

·                          Pétrochimique

·                          Puissance

·                          Utilités

·                          Pulpe et papier

·                          Gaz naturel

Applications :

Le compteur de débit d'orifice de contrat de série de Rosemount 3051CFC est idéal pour la mesure volumétrique des liquides relativement propres, tout en également convenant aux gaz et à la vapeur. Les mesures sont jusqu'à 1,65% qu'on peut répéter et précis au refus de 8:1. Les aides de centrage d'un mécanisme éliminent l'installation inexacte qui peut avoir comme conséquence des erreurs significatives dans les lectures. Le 3051CFC est disponible pour la ligne tailles de 1/2 à 12 pouces et pressions à 600# (PN 100). Un large éventail d'options sont disponibles pour adapter le système à presque n'importe quelle application

Caractéristiques :

Avantage compétitif :

Les débitmètres de Rosemount 3051CF combinent la pression 3051C prouvée
émetteur et la dernière technologie primaire d'élément
• Exactitude volumétrique de l'écoulement jusqu'à 1,65% au refus de 8:1
• Disponible avec le fieldbus de HART®, de FOUNDATION™, et les protocoles de Profibus
• stabilité de cinq ans
