Compteur de débit électromagnétique d'insertion de Rosemount avec le support intégral ou à distance

Compteur de débit électromagnétique d'insertion de Rosemount avec le support intégral ou à distance

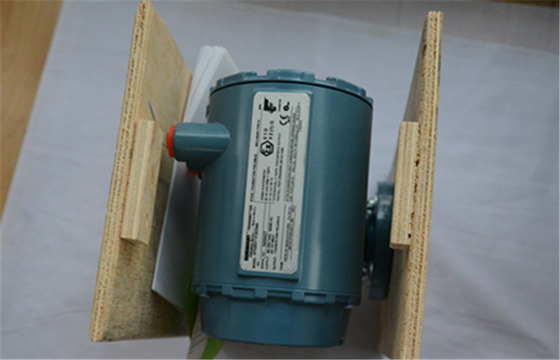

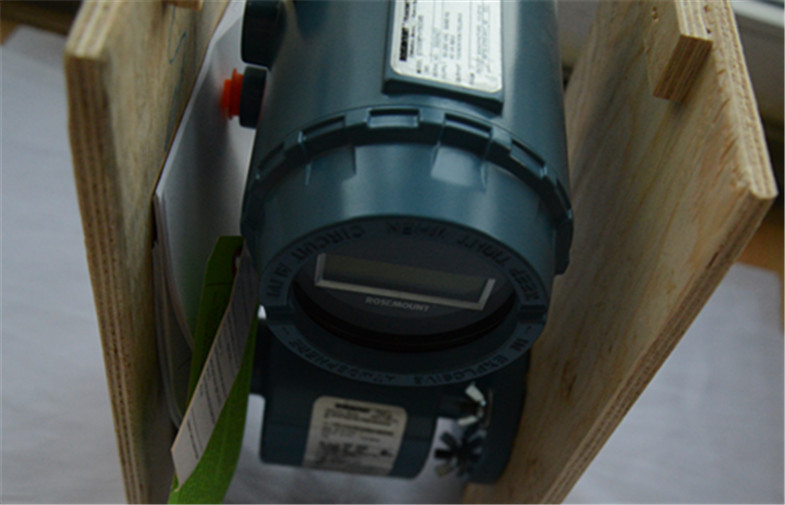

Détail rapide :

• Idéal pour les installations intégrales d'émetteur de bâti

• CERF/analogue, fieldbus de BASE, ou disponible produit par fieldbus de PA de PROFIBUS

• Diagnostics avancés disponibles

• Commutateur optique LOI

• DI/DO facultatif disponible (CERF seulement)

Description :

PROCÉDURES D'INSTALLATION

L'installation de Rosemount 8732 inclut mécanique et élém. élect. détaillés

procédures d'installation.

Montez l'émetteur

des émetteurs À distance-montés peuvent être montés sur un tuyau jusqu'à deux pouces dedans

diamètre ou contre une surface plane.

Support de tuyau

Pour monter l'émetteur sur un tuyau :

1. Attachez le support dans le tuyau utilisant le matériel de support.

2. Attachez les 8732 au support utilisant les vis de support.

Support extérieur

Pour apprêter bâti l'émetteur :

1. Attachez les 8732 à l'emplacement de support utilisant les vis de support.

Pour convertir du bâti intégral en émetteur à distance de bâti, consultez

Supplément manuel : Bâti intégral à la conversion à distance de bâti

CONNEXIONS DE SONDE

Cette section couvre les étapes exigées pour installer physiquement l'émetteur

y compris le câblage et le calibrage.

Sondes de Rosemount

Pour relier l'émetteur à une sonde de non-Rosemount, référez-vous au

appropriez-vous le diagramme de câblage dans « les diagrammes de câblage universels de sonde » dessus

paginez E-1. La procédure de calibrage énumérée n'est pas exigée une fois utilisée avec

Sondes de Rosemount.

Émetteur au câblage de sonde

Les sondes bridé et de gaufrette ont deux ports de conduit suivant les indications du schéma 2-16.

L'un ou l'autre un peut être employé pour les les deux les câbles d'entraînement et d'électrode de bobine. Employez

prise d'acier inoxydable qui est fournie pour sceller le port inutilisé de conduit. Utilisation

Bande de PTFE ou mastic de fil approprié pour l'installation en scellant

conduit.

Une seule course consacrée de conduit pour les câbles d'entraînement et d'électrode de bobine a lieu

nécessaire entre une sonde et un émetteur à distance. Câbles empaquetés de

les débitmètres magnétiques multiples dans un conduit simple sont susceptibles de créer

problèmes d'interférence et de bruit dans votre système. Employez un ensemble de câbles par

course de conduit. Voir le schéma 2-16 pour le diagramme approprié d'installation de conduit et

Tableau 2 ou 3 pour le câble recommandé. Pour les diagrammes de câblage intégraux et à distance

référez-vous au schéma 2-19.

Applications :

Émetteur de Rosemount 8732 - conception d'Intégral-bâti, affichage rétro-éclairé, et logement anti-déflagrant. Disponible avec le fieldbus de HART®, de FOUNDATION™, ou la PA de PROFIBUS, les diagnostics de dispositif, et la vérification de mètre de Smart™ pour améliorer la fiabilité et la représentation

Caractéristiques :

Avis :

Considérations environnementales

Pour assurer la vie maximum d'émetteur, évitez les extrémités de la température et la vibration. Les domaines problématiques typiques incluent :

• lignes de haut-vibration avec les émetteurs intègralement montés

• installations de chaud-climat à la lumière du soleil directe

• installations extérieures dans des climats froids

Des émetteurs montés par extérieur peuvent être installés dans la salle de commande de protéger l'électronique contre un environnement dur et de fournir facile d'accès pour la configuration ou le service.

Rosemount que 8732 émetteurs exigent l'alimentation externe tellement là doit être accès à une source d'énergie appropriée.
