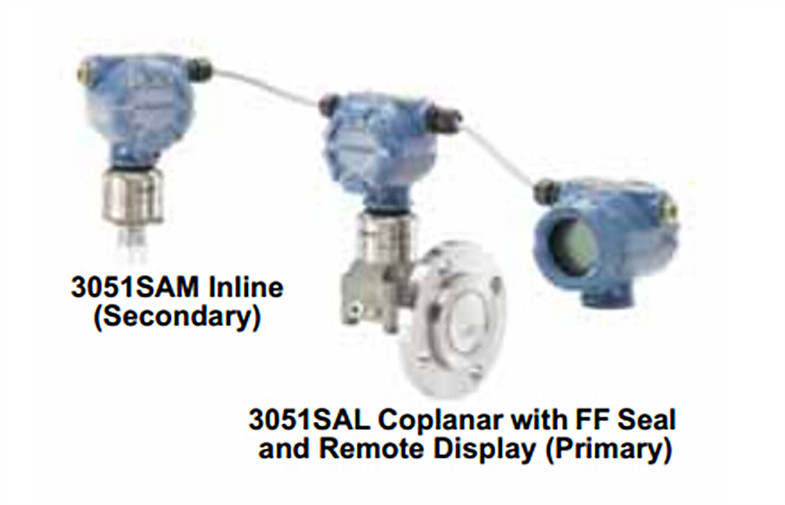

émetteur de niveau de 3051SAL Rosemount avec le protocole à 2 fils de CERF de 4 - de 20 mA

émetteur de niveau de 3051SAL Rosemount avec le protocole à 2 fils de CERF de 4 - de 20 mA

Détail rapide :

· Plates-formes coplanaires et intégrées de module de sonde

· Différences de mesure, absolues ou de pression

· Gamme de pression de jusqu'à 10.000 lb/p0 carré a. (barre 690)

· Variété de connexions de processus

· Limite de température ambiante : °F -40 à 185 (- °C) 40 à 85

· garantie limitée de 12 ans

· 0-100% hygrométrie

Description :

Le système émetteur de niveau liquide de Rosemount 3051SAL est une architecture flexible et à 2 fils de CERF de 4-20 mA qui calcule la différence de pression (DP) électroniquement utilisant deux sondes de pression qui sont liées ainsi qu'un fil électrique non-de propriété industrielle.

Les demandes idéales de système de 3051SAL ERS incluent les navires et les colonnes de distillation grands qui ont traditionnellement exigé de longues longueurs de capillaire ou de tuyauterie d'impulsion. Une fois utilisé dans ces types d'applications, le système de 3051S ERS peut livrer :

· Des mesures plus précises et plus qu'on peut répéter de DP

· Une réponse plus rapide de temps

· Installations simplifiées

· Entretien réduit

Applications :

L'émetteur de niveau de différence de pression de Rosemount 3051SAL est service pour la mesure de niveau liquide.

Caractéristiques :

Spécifications de médicament :

· Connexions électriques : 1/2-14 TNP, G1/2, et M20 conduit du × 1,5 (CM20).

· Connexions de processus : 2 po. (DN 50), 3 po. (DN 80), ou 4 po. (DN 100) ; Classe de norme ANSI 150, bride 300, ou 600 ; Bride 10K, 20K, ou 40K de JIS ; Bride de PN 10/16 ou de PN 40 pour FF et brides E-F de joint, 1 po. (DN 25) ou 1,5 po. (DN 40) ; Classe de norme ANSI 150, bride 300, ou 600 ; Bride 10K, 20K, ou 40K de JIS ; Bride de PN 40 pour la femelle de TNP de brides de joint de rf, 1/4-18, 1/2-14, 3/4-14, ou 1-11.5 pour les joints de droite, 1,5 po, 2 po, ou 3 po. Tri Bride hygiénique de style de Tri Trèfle pour les joints de Sc, 4 po. Le réservoir hygiénique sarclent pour des joints de solides solubles.

· Pièces mouillées par processus : Les diaphragmes de processus est 316L SST ou alliage C-276 ou tantale ; La pièce d'extension est CF-3M ou CW-12MW ; La bride de support est CS plaqué parcobalt ou SST.

· Pièces Non-Mouillées : Le logement de l'électronique est aluminium de Bas-cuivre ou CF-8M (version de fonte de 316 SST). Type NEMA 4X, IP 66, IP 68 de clôture.

· Le fluide de suffisance de module de sonde est silicone coplanaire d'utilisations ou l'halocarbure inerte, série intégrée emploie le silicone Fluorinert FC-43.

· Fluide de suffisance de joint : Syltherm XLT, silicone 704, silicone 200, inerte, glycérine, Neobee M-20, propylèneglycol et eau.

Avantage compétitif :

1. Variété de connexions de processus comprenant à flasque, filetée, et joints hygiéniques.

2. Représentation mesurée pour l'ensemble entier d'émetteur/joint.

3. 4-20 autobus de champ de CERF, de BASE de mA, et protocoles sans fil facultatifs. Pour la radio est le CEI 62591 (CERF sans fil), 2,4 gigahertz DSSS.

4. 1199 supplémentaires le joint à distance du bâti peut également commande pour l'amélioration de représentation.

5. Conformité au sigma des spécifications ±3.

6. Exactitude is±0.065% d'envergure pour le type classique.

7. Alimentation d'énergie : Bloc d'alimentation externe requis. L'émetteur opère le C.C de 10.5-36 V sans la charge. La protection inverse de polarité est standard.

8. Limites de la température : pour Ambient-40 au °C 85 sans affichage à cristaux liquides, – °C 40 à 80 avec l'affichage à cristaux liquides.

9. Autodiagnostic : il détecte une sonde ou l'échec de microprocesseur, le signal analogue est haut ou bas conduit d'alerter l'opérateur.
