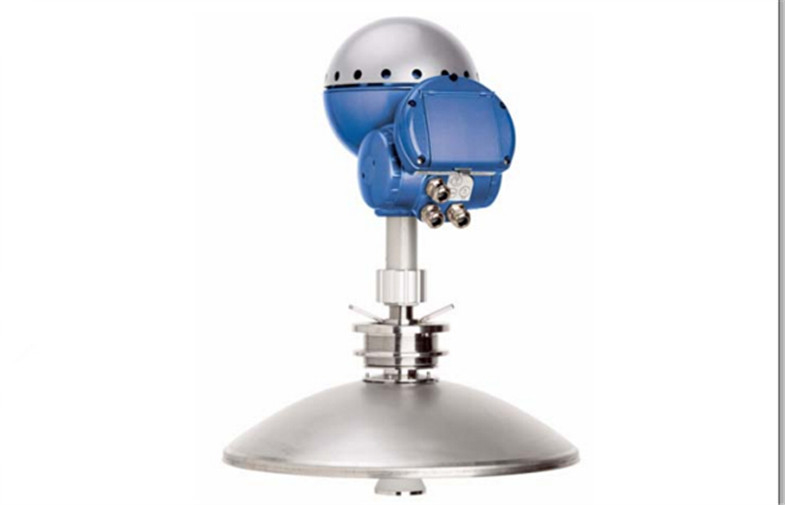

4 - émetteur de niveau de Rosemount de radar du fil 5600 avec la haute performance

4 - émetteur de niveau de Rosemount de radar du fil 5600 avec la haute performance non - entrer en contact avec le microprocesseur

Détail rapide :

· alimentation d'énergie de 24-240V AC/DC

· FMCW, 10 gigahertz libèrent propager le principal de mesure de radar

· exactitude de pouce ±0.2

· production de Fieldbus de BASE de communication du CERF 4-20mA

· Ex-Approbations : ATEX antidéflagrant, CSA anti-déflagrant, FM : Anti-déflagrant, IECEx : Antidéflagrant

· NEMA 4, IP66, protection de l'entrée IP67

· Clôture moulée de fonte d'aluminium avec de doubles compartiments

Description :

4 le fil Rosemount émetteur de niveau de radar de 5600 séries a un microprocesseur de non contact de haute performance qui tient compte du traitement des signaux avancé et des caractéristiques de écho-cheminement futées. En même temps que sa sensibilité élevée l'émetteur de radar peut détecter et évaluer tous les échos dans le réservoir ou le navire. Le Rosemount émetteur de niveau de radar de 5600 séries soutient et aide l'utilisateur à une configuration réussie dans des applications de niveau de processus de facile aux situations de processus complexes.

Le Rosemount émetteur de niveau de radar de 5600 séries emploie la technologie de micro-onde de pointe pour obtenir la fiabilité et la précision les plus élevées. Il mesure le niveau des liquides, des boues, et des solides. Le Rosemount émetteur de niveau de radar de 5600 séries fonctionne dans un large éventail de températures, de pressions, de mélanges de gaz de vapeur, et de diverses conditions de traitement.

Un Rosemount émetteur de niveau de radar de 5600 séries se compose d'une tête d'émetteur et d'une connexion de réservoir comprenant l'antenne. La tête d'émetteur et l'intérieur de l'électronique sont interchangeables sans ouvrir le réservoir. Les antennes sont disponibles dans quatre modèles. L'antenne de tige convient aux réservoirs avec de petites ouvertures. Une bride existante de réservoir peut être employée comme connexion de réservoir. L'antenne de cône convient à la libre-propagation et à l'installation montée par tuyau. Les prolongements de cône sont disponibles et les antennes facultatives de cône avec une connexion de nettoyage/de rinçage sont disponibles. L'antenne de processus de joint expose seulement approprié matériel aux applications hygiéniques ou corrosives. Le plat du joint de processus est fait de PTFE. L'antenne parabolique convient aux matériaux solides, peut résister à la contamination lourde, et peut être équipée d'un dispositif de couverture de PTFE pour réduire les effets des environnements poussiéreux.

Des antennes de cône et de tige, excepté le cône avec la connexion de rinçage, sont conçues avec un volet de protection. Le plat et l'antenne (acier inoxydable ou matériel facultatif) ainsi que le joint et les joints circulaires de réservoir (PTFE ou quartz) sont les pièces mouillées exposées à l'atmosphère de réservoir. Ceci permet l'utilisation d'une bride existante, ou une alternative plus peu coûteuse de bride. Les brides lâches sont disponibles.

Le Rosemount émetteur de niveau de radar de 5600 séries a une alimentation d'énergie avec une gamme de la taille ultra d'entrée de 24 à C.A. 240V ou à C.C, 0-60 hertz. La tête d'émetteur a deux boîtes de jonction distinctes. On est pour des câbles d'alimentation d'un résultat primaire non-intrinsically sûr et d'énergie de signal. L'autre est normalement employé pour le CERF d'une sécurité inhérente de (IS)/sorties analogiques ou sur option pour a non-EST sortie analogique secondaire. Les sorties primaires peuvent être fieldbus de CERF ou de BASE, EST ou non-EST. Le CERF et les sorties analogiques secondaires peuvent être en activité ou passifs selon des options exigées.

Applications :

Le Rosemount émetteur de niveau de radar de 5600 séries emploie la technologie de micro-onde de pointe pour obtenir la fiabilité et la précision les plus élevées. Il mesure le niveau des liquides, des boues, et des solides. Le Rosemount émetteur de niveau de radar de 5600 séries fonctionne dans un large éventail de températures, de pressions, de mélanges de gaz de vapeur, et de diverses conditions de traitement.

Caractéristiques :

Avantage compétitif :

• La meilleure représentation et l'uptime fournis par
principale sensibilité du marché
• Le traitement des signaux unique tient compte de
conditions de traitement provocantes
• Niveau extrêmement fiable et précis
émetteur dû à sa répétabilité élevée
• Connexion facile avec la puissance réglable
approvisionnement, 24-240 Vac/dc, 0-60 hertz
• Configuration et installation faciles avec intelligent
software support
• Flexibilité élevée d'application avec un étendu
sélection des antennes et des matériaux
• Coûts de maintenance réduits au minimum sans le contact

et aucune pièces mobiles ; aucun recalibrage
requis

• Têtes interchangeables d'émetteur et
antennes
