Sonde analytique de conductivité de 228 immersions toroïdales/insertion d'instruments d'analyse de l'eau de Rosemount

Détail rapide :

 Construit par Rosemount analytique

Construction rocailleuse

Temp maximum ;

COUP D'OEIL d'o : 120°C (248°F)

COUP D'OEIL d'o : 200°C (392°F)

o Tefzel : 120°C (248°F)

Pression maximum ;

COUP D'OEIL d'o : 295 psig

o Tefzel : 200 psig

Tolère la vibration élevée

Longueur de câble maximum : 200ft

RDT intégrale

Description :

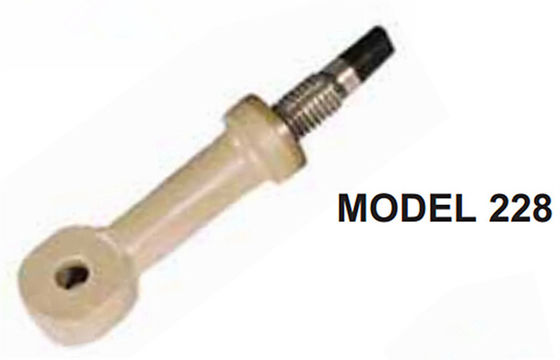

Le model 228 est un type sonde toroïdale d'immersion-insertion. Puisqu'il mesure la conductivité en induisant un courant, les tores n'ont pas besoin de toucher l'échantillon, mais peuvent être emballés en plastique. Ainsi, à la différence des sondes d'électrode en métal, la sonde du model 228 peut être utilisée dans les échantillons corrosifs et sales. Il est également idéal pour mesurer de hauts liquides de conductivité.

La sonde est disponible dans le COUP D'OEIL rempli de verre et dans Tefzel® rempli et non rempli. La limite de la température est 248ºF (120ºC) ; bien qu'une haute température (392ºF (200ºC)) La version de COUP D'OEIL est disponible. La limite de pression pour des sondes de corps de COUP D'OEIL est de 295 psig (2135 ABS de kPa) et pour le corps de Tefzel les sondes est de 200 psig (ABS 1480 de kPa).

Les assemblées mécaniques et manuelles de rétraction qui permet à la sonde d'être enlevée de la tuyauterie de processus sans arrêter le processus et vidanger la ligne est également disponible.

Caractéristiques :

Matériaux mouillés : COUP D'OEIL rempli de verre

La température : 32ºF - 248ºF (0ºC - 120ºC)

Pression : 295 psig (2135 ABS de kPa)

Chaîne de conductivité :
analyseur 1056 et 56 : minute de 5 uS/cm -- 500 mS/cm maximum
tous les autres : minute de 50 uS/cm -- 1000 mS/cm maximum

Connexion de processus :
-80 : MNPT d'un pouce
-81 : 7/8-inch 9 UNC

Longueur de câble : 20 pi (6,1 m)

Longueur de câble maximum : 200 pi (61 m)

Installation : Installez la sonde de sorte qu'elle soit complètement immergée dans le liquide de processus.

Avantage compétitif :

CORROSION ET RÉSISTANCE d'ENCRASSEMENT avec les sondes toroïdales de non contact - grandes pour l'usage dans les liquides sales, corrosifs, ou hauts de conductivité pour des concentrations de mesure d'acide, de base, et de solutions salines.

VIS-DANS OU DES OPTIONS ESCAMOTABLES d'INSTALLATION permet à la sonde d'être enlevée de la tuyauterie et échoue sans arrêter et vidanger l'équipement.

La CONSTRUCTION ROCAILLEUSE tolère des applications élevées de vibration telles que des plateaux de dispositif trembleur de boue de perçage. Le cadre et les tores en métal overmolded avec le COUP D'OEIL (rempli de verre) ou le Tefzel (rempli de verre ou non rempli).

HAUTE TEMPÉRATURE (392oF (200oC)) option disponible
Tolère la vibration élevée
Longueur de câble maximum : 200ft

COMPENSATION de TEMPÉRATURE avec RTDs intégral.
