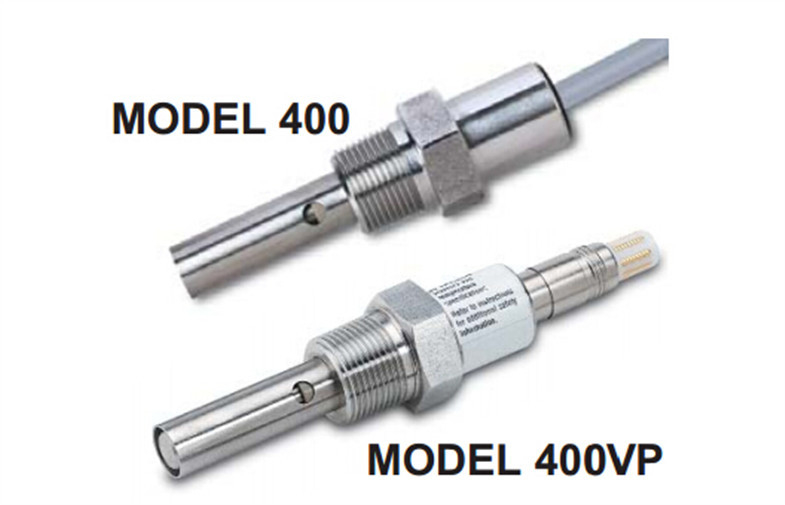

Sondes d'usage universel de conductivité de la RÉSISTANCE 400/400VP analytique d'instruments d'analyse de l'eau de Rosemount

Détail rapide :

    · Construit par Rosemount analytique

· Connexion de processus : 3/4 pouce MNPT

· La température : 32 à 221°F (0 105°C)

· La température (option -60) : 32 à 392°F (0 200°C)

· Pression : maximum de 250 psig (ABS 1825 de kPa)

· Vide : 7,4 lb/p0 carré a. (51 ABS de kPa)

· Matériaux mouillés :

électrodes d'o ; titane

corps d'o ; acier inoxydable 316

isolateur d'o ; COUP D'OEIL

joints circulaires d'o ; EPDM

Description :

La sonde de conductivité de résistance de /400VP du model analytique 400 de Rosemount sont conçues pour direct vis-dans l'insertion dans la tuyauterie de processus utilisant un montage de 3/4-inch MNPT. Les sondes du model 400 peuvent également être utilisées dans les échantillons indirects. Une pièce en t d'un pouce de tuyau avec une bague 3/4-inch est une cellule d'écoulement appropriée. Une pièce en t du tuyau 3/4-inch peut être employée avec des cellules de 0,1 et de 1.0/cm. Une cellule transparente d'écoulement plastique est également disponible (PN 24091-02).

Les sondes de RÉSISTANCE entrent en contact avec des sondes de conductivité. Elles sont disponibles dans des constantes de cellules de 0,01, de 0,1, de 1,0, et de 10/cm. Le choix de la constante de cellules dépend de la conductivité. Les hauts échantillons de conductivité exigent de plus grandes constantes de cellules. Consultez la fiche technique de produit d'analyseur pour les gammes et l'exactitude recommandées.

Les sondes avec des constantes de cellules de 0,01, de 0,1 et de 1.0/cm ont les électrodes titaniques concentriques séparées par un isolateur de COUP D'OEIL. Les joints circulaires d'EPDM scellent les pièces internes de la sonde du liquide de processus. Les sondes avec des constantes de cellules de 10/cm ont des électrodes en graphite et un corps époxyde.

La conductivité électrolytique est une fonction forte de la température, et des lectures de conductivité sont typiquement converties en valeur à une température de référence. Pour mesurer la température, les sondes de RÉSISTANCE emploient une RDT de platine. Dans des sondes d'électrode en métal la RDT est à l'intérieur de l'électrode intérieure. Dans la sonde époxyde de corps, la RDT est dans un thermowell titanique dépassant de l'extrémité de la sonde.

La sonde du model 400 est disponible avec Variopol 6 connecteurs étanches rapides. Câblez le câble d'interconnexion à l'analyseur et courez le câble à la sonde. La sonde branche au récipient de câble. Pour remplacer la sonde, déconnectez simplement le montage de Variopol et branchez une nouvelle sonde. Il n'y a aucun besoin de refaire l'installation électrique ou réexécuter le câble.

Applications :

Rosemount 400 analytiques et sondes d'usage universel de conductivité de 400VP ENDURANCE™ sont prévus pour la détermination de la conductivité dans les applications s'étendant de l'eau de grande pureté à l'eau de refroidissement propre. Les sondes sont idéales pour l'usage dans les échantillons propres et non-corrosifs ayant la conductivité moins de 20.000 uS/cm.*

Les deux basse température (221°F/105°C) et options à hautes températures (392°F/200°C) sont disponible. La limite de pression est de 250 psig (ABS 1825 de kPa). La sonde est disponible avec le câble intégral (model 400) ou avec le câble rapide de Variopol (modèle 400VP).

Les sondes sont prévues pour l'insertion directe dans la tuyauterie de processus utilisant un montage du ¾ MNPT. Elles peuvent également être employées dans un échantillon indirect. Les constantes de cellules sont 0.01/cm, 0.10/cm, et 1.0/cm.

des échantillons sales ou corrosifs de *For ou pour des échantillons ayant la conductivité élevée, sonde toroïdale/inductive telle que le model 228 ou 226 est recommandés.

Caractéristiques :

Constantes de cellules : 0,01, 0,1, et 1.0/cm

Matériaux mouillés :

Électrodes : titane

Corps : acier inoxydable 316

Isolateur : COUP D'OEIL

Joints circulaires : EPDM

Connexion de processus : 3/4 pouce MNPT

La température : 32 – 221ºF (0 – 105ºC)

La température (option -60) : 32 – 392ºF (0 – 200ºC)

Pression : maximum de 250 psig (ABS 1825 de kPa)

Vide : À 1,6 po. L'hectogramme (kPa 5,2) de fuite d'air est moins de 0,005 SCFM (0,00014 m3/min).

Longueur de câble (model 400 seulement) : 10 pi (m) norme 3,1 ; 50 pi (m) 15,2 facultatif

Avantage compétitif :

PRÊT À L'EMPLOI avec le calibrage usine-mesuré de constante de cellules assure la -de-le-boîte
exactitude. Entrant en contact avec la conductivité les sondes sont disponibles dans des constantes de cellules de 0,01, de 0,1, de 1,0, et de 10/cm.

DIRIGEZ VIS-DANS L'INSERTION dans la tuyauterie de processus utilisant un montage de 3/4-inch MNPT.
La sonde 400 peut également être utilisée dans les échantillons indirects.

DISPONIBLE AVEC les connecteurs rapides de VARIOPOL (VP).

ARROSEZ LES CONNEXIONS SERRÉES avec les électrodes titaniques concentriques séparées par un COUP D'OEIL
isolateur. Les joints circulaires d'EPDM scellent les pièces internes de la sonde du liquide de processus.

La TEMPÉRATURE SENTANT LE PLATINE RTDS offre la polyvalence.
La température : 32 – 221ºF (0 – 105ºC)
La température (option -60) : 32 – 392ºF (0 – 200ºC)

Les CONFIGURATIONS SOUPLES de SUPPORT avec vis-dans, escamotable, et traversent des options avec les models 402 et 404.
