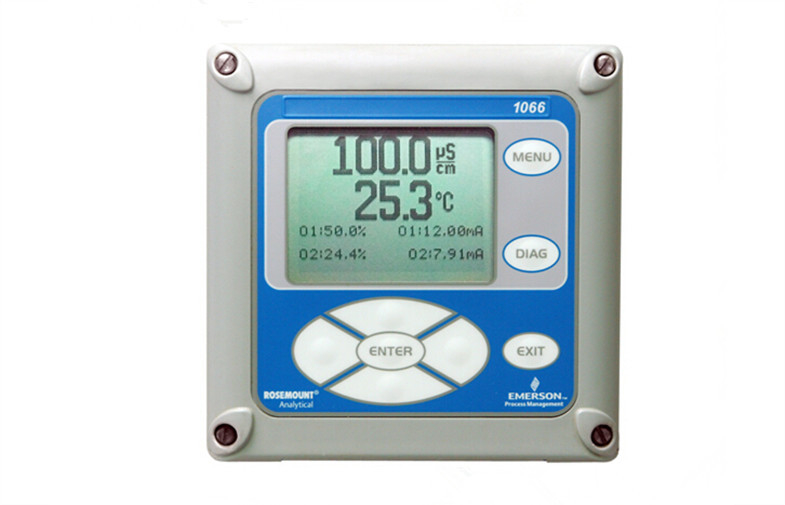

Émetteur analytique liquide à deux fils de Rosemount 1066 d'instruments d'analyse de l'eau pour pH/ORP, résistivité


Détail rapide :

· Construit par Rosemount analytique

· Grand affichage de facile-à-lecture

· Version 7 de HART® et communication de fieldbus de FOUNDATION®

· Écrans menu intuitifs

· SMART a permis

· Deux sorties 4-20mA actuelles

· Polycarbonate. NEMA 4X, IP66

· Chaîne de Temp : -4 à 149°F (- 20 à 65°C)

· Programmation de début rapide

· Accepte » montage de conduit la PAGE 13,5 or1/2


Description :

L'émetteur analytique liquide de Rosemount 1066 analytiques est une unité analytique à la force de la boucle qui sert des applications industrielles, commerciales et municipales avec l'éventail d'entrées liquides de mesure disponibles pour un émetteur liquide à deux fils.
La mesure continue de 1066 de SMART soutiens d'émetteur d'une entrée analytique liquide. La conception soutient les connexions internes faciles d'accès et de câblage. Le grand affichage donne l'excellente visibilité pour des mesures vivantes et des paramètres montrés. Commodément, des valeurs de processus vivantes sont toujours montrées pendant les routines de programmation et de calibrage.
L'affichage à cristaux liquides contrasté fournit les lectures vivantes de mesure dans de grands chiffres et montre jusqu'à quatre variables supplémentaires ou paramètres diagnostiques. Les paramètres d'affichage peuvent être adaptés aux besoins du client pour répondre à des besoins des utilisateurs.
Les écrans menu pour calibrer et programmer sont simples et intuitifs. Les écrans d'invites et d'aide de langage clair guident l'utilisateur par les procédures. Tous les écrans menu sont disponibles dans huit langues. Des valeurs de processus vivantes sont montrées pendant la programmation et le calibrage.
L'émetteur se surveille sans interruption et la sonde pour des problèmes. Une bannière d'affichage sur l'écran alerte des techniciens au défaut et/ou aux conditions d'avertissement. La clé diagnostique consacrée est disponible pour l'accès immédiat au défaut spécifique et aux messages d'avertissement et aux écrans d'aide de dépannage. Les données diagnostiques étendues sont disponibles pour le pH comprenant l'impédance en verre, l'impédance de référence, la pente et la compensation.


Applications :


· Contrôle/chloruration de surveillance de l'eau de refroidissement

· Fabrication d'acide sulfurique

· Détection et contrôle de niveau d'interface dans des séparateurs


Caractéristiques :

Cas : Polycarbonate. IP66 (CSA, FM), NEMA 4X (CSA)
Dimensions : 155 globaux x 155 x 131mm (6,10 x 6,10 x 5,15 po.). Coupe-circuit : 1/2 DIN 139mm x 139mm (5,45 x 5,45 po.)
Ouvertures de conduit : Six. Accepte PG13.5 ou 1/2 po. garnitures de conduit
Affichage : Affichage à cristaux liquides graphique monochromatique. Aucun contre-jour. résolution d'affichage de 128 x 96 pixels.
Zone d'exposition active : 58 x 78mm (2,3 x 3,0 po.). Tous les champs de l'affichage principal d'instrument peuvent être adaptés aux besoins du client pour répondre à des besoins des utilisateurs.
Température ambiante et humidité : -20 à 65°C (- 4 à 149°F), Rhésus 5 à 95% (sans condensation).
Température de stockage : -20 à 70°C (- 4 à 158°F)
RFI/EMI : EN-61326





Avantage compétitif :

DIVERSES MESURES disponibles avec des options pour pH/ORP, résistivité/conductivité, % de concentration, chlore total, chlore libre, Monochloramine, oxygène dissous, et ozone.
La capacité de SMART-ENABLED pH élimine le calibrage de champ des sondes de pH par le téléchargement automatique des données et de l'histoire de calibrage. les changements de sonde de pH sont littéralement prêts à l'emploi utilisant les sondes INTELLIGENTES de pH avec des câbles de VP.
DEUX 4-20 SORTIES ÉLECTRIQUEMENT D'ISOLEMENT de mA sont incluses dans des unités de HART®, donnant la capacité de transmettre la valeur vivante de mesure et la température de processus rapportées de la sonde.
L'AMORTISSEMENT d'ENTRÉE est automatiquement permis de supprimer les lectures de processus bruyantes. Transférez les lectures de filtrage de moyennes d'entrée pour des arrangements entre une et quatre secondes.
La COMMUNICATION NUMÉRIQUE de HART® V7 est standard sur le model 1066. Les unités 1066 de CERF de model communiquent avec les 475 HART® applications tenues dans la main de communicateur du model et de surveillance de CERF telles que le gestionnaire de périphériques intelligent d'AMS™.
Les écrans de PROGRAMMATION de DÉBUT RAPIDE apparaissent la première fois que l'unité est actionnée. L'instrument incite l'utilisateur à configurer la boucle de sonde dans quelques étapes rapides pour la commission immédiate.
Les DIAGNOSTICS AUTOMATIQUES permet l'émetteur se surveille sans interruption et la sonde pour des problèmes. Une bannière d'affichage sur l'écran alerte des techniciens au défaut et/ou aux conditions d'avertissement. La clé diagnostique consacrée est disponible pour l'accès immédiat au défaut spécifique et aux messages d'avertissement et aux écrans d'aide de dépannage.
La COMPENSATION de TEMPÉRATURE AUTOMATIQUE identifie automatiquement Pt100, Pt1000 ou 22k NTC RTDs construit dans la sonde. Les algorithmes de compensation de température sont disponibles et tout sélectionnables que nécessaire pour assurer des mesures vivantes précises.
La COMPATIBILITÉ FUTÉE d'adaptateur de la RADIO THUM permet les transmissions sans fil des variables de processus et des diagnostics des emplacements durs d'à-portée. Une résistance de charge de 250 ohms est en circuit intégré sur la carte principale et un TB consacré de THUM est donné pour la connexion facile de câblage. Quand commissionné avec l'adaptateur de THUM, les unités 1066 de CERF communiqueront avec tous autres appareils sans fil sur le réseau sans fil d'Emerson.
