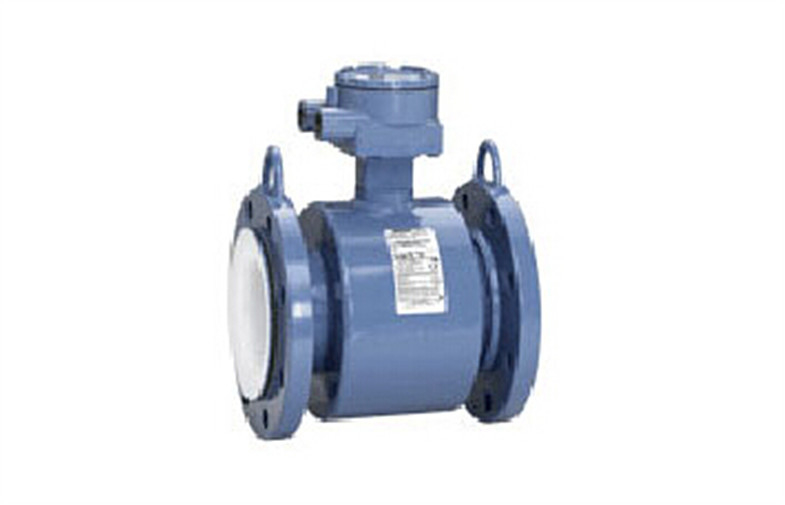

Rosemount 8705 a bridé sonde de Flowtube a bridé des sondes de flowtube pour les liquides et les boues conducteurs

Détail rapide :

1. Construit par Rosemount
2. Style à flasque
3. 0,25% exactitudes de norme ; 0,15% options de grande précision disponibles
4. ½ à la taille de 36 pouces disponible
5. Puissance pulsée d'entraînement de bobine de C.C
6. Conception de processus standard

Description :

Le Rosemount 8705 sondes à flasque sont fabriqués d'inoxydable et de l'acier au carbone et soudés pour fournir un joint hermétique qui se protège contre l'humidité et d'autres contaminants. Le logement joint assure la fiabilité maximum de sonde en protégeant tous les composants internes et le câblage des environnements les plus hostiles. Toute l'utilisation de systèmes de magmeter de Rosemount a palpité la technologie de C.C qui fournit la mise à zéro automatique continue pour compenser des variations de l'environnement de processus ; particulièrement avec les caractères suivants :

1. le logement Tout-soudé de sonde assure la fiabilité dans les environnements les plus durs
2. L'éventail de tailles, rayant des matériaux et des matériaux d'électrode pour rencontrer tout votre débitmètre magnétique a besoin, applicable au diamètre de tuyau de 15 millimètres à 900mm.
3. Longueurs de configuration d'OIN.
4. Condition d'installation de sonde : 5D d'en amont et 2D tuyau en aval directement.
5. Exactitude : 0,25% pour la norme et 0,15% pour l'option de grande précision.
6. Service : Liquides et boues conducteurs.
7. Sélection d'émetteur : interchangeable avec 8732E et 8712E.
8. Limite de gamme supérieure : 12m/s.
9. Limite de la température : le °C -34 à 65 pour la gamme de processus ambiante et maximale est le °C de -29 à 177 avec la doublure de PTFE et de PFA.
10. Spécifications physiques :

• matériel Non-mouillé : 304SST ou 316SST pour la sonde et les brides, le matériel complètement soudé pour loger et la peinture de polyuréthane.
• Matériel mouillé : PFA, PTFE, ETFE, polyuréthane, néoprène, doublure et 316L SST, alliage de nickel 276 (UNS N10276), tantale, iridium de platine-20% de 80%, titane de Linatex pour des électrodes.
• Connexion électrique : Deux 1/2-14 connexions de TNP avec des terminaux de vis du numéro 8 sont données dans la clôture terminale pour le câblage électrique.

Applications :

Caractéristiques :

Étape 1 : Type de sonde de débit   Type Notes d'application Option d'exactitude Ligne tailles Puissance d'entraînement de bobine 8705 Conception de processus standard 0,25% Standard 0,15% haut 15 - 900 millimètres 0,5 - 36 pouces C.C pulsé 8711 Poids léger compact 0,25% Standard 0,15% haut 4 - 200 millimètres 0,15 - 8 pouces C.C pulsé 8721 Conçu pour la nourriture et la boisson et les sciences de la vie, le 3-A et l'EHEDG 0,5% Standard 0,25% haut 15-100 millimètres 0,5 - 4 pouces C.C pulsé 8707 Meilleur écoulements en de P&P, de M&M boue, et applications bruyantes 0,5% Standard 0,25% haut 80 - 900 millimètres 3 - 36 pouces Haut-Signal C.C pulsé   Étape 2 : Sélection de matériel de revêtement   Revêtement Notes Limites de Temp Type et ligne tailles PFA LE MEILLEUR POLYMÈRE FLUORÉ Excellente résistance aux produits chimiques et à l'abrasion. Approprié à toute application. -20 à 350°F (- 29 à 177°C Bride 15 - 350 millimètres 0,5 - 14 pouces Gaufrette 4 - 8 millimètres 0,15 - 0,3 pouces PTFE UN MEILLEUR POLYMÈRE FLUORÉ Plus rentable que PFA. Excellente résistance chimique, mais moins de résistance d'abrasion que PFA. -20 à 350°F (- 29 à 177°C À flasque 15 - 900 millimètres 0,5 - 36 pouces Gaufrette 15 - 200 millimètres 0,5 - 8 pouces ETFE BON POLYMÈRE FLUORÉ Résistance semblable de produit chimique et d'abrasion à PTFE, mais une plus basse température de maxium un plus cher. -20 à 300°F (- 29 à 149°C) À flasque 15 - 400 millimètres 0,5 - 16 pouces Gaufrette 15 - 200 millimètres 0,5 - 8 pouces Polyuréthane Typiquement appliqué à l'eau propre (aucun produits chimiques). Abrasion résistante aux boues avec de petites particules. 0 à 140°F (- 18 à 60°C) À flasque 15 - 900 millimètres 0,5 - 36 pouces Le néoprène Typiquement appliqué à l'eau et à l'eau de mer. Abrasion résistante aux boues avec de petites particules. 0 à 185°F (- 18 à 85°C) À flasque mm* 80 - 1800 1,5 - 72 pouces Étape 3 : Type d'électrode et sélection de matériel   Type d'électrode Notes d'application   Bouton Conception standard d'électrode. Utilisation pour la plupart des applications, particulièrement où l'abrasion est un souci. A la résistance juste au revêtement qui peut être amélioré en classant correctement la sonde.   Cône L'utilisation où le revêtement est un souci et aucun solides sont présente. L'électrode de cône ne devrait pas être utilisée dans des applications d'abrasif ou de boue car les particules auront comme conséquence le bruit de processus accru sur les électrodes.   Matériel d'électrode Notes d'application 316L SST Matériel standard d'électrode. Compatible avec la plupart des applications à base d'eau de basse concentration. Évitez l'utilisation inoxydable dans des applications d'acide de concentration plus élevée. Alliage de nickel 276 Utilisation dans le milieu aux acides de forte concentration où SST n'est pas acceptable. Utilisation dans les applications avec des concentrations élevées en chlorure, telles que l'eau de mer. Platine (Platine de 80%, iridium de 20%) Idéal pour des applications de boisson alcoolisée trouvées en industrie de pâte et papier. Également idéal comme option disponible d'électrode pour couvrir presque chaque application à une usine. Compatible avec presque chaque fluide de processus. Tantale L'idéal pour l'acide de forte concentration coule comme les acides chlorhydriques et fluorhydriques. Titane Idéal pour des applications (basses) caustiques de forte concentration telles que des hydroxydes de sodium et de potassium. Étape 4 : Sélection d'émetteur   Type Notes Option d'exactitude Alimentation d'énergie Protocole LOI de production d'interface utilisateurs 8732 Support intégral ou à distance 0,25% DST 0,15% haut AC/DC global HART®, commutateur optique LOI de fieldbus de Foundation™ ou affichage seulement 8712 Mur à distance 0,25% DST 0,15% haut AC/DC global Bouton consacré LOI de CERF Signal 8712 élevé Mur à distance. Compatible seulement avec le flowtube 8707 0,5% DST 0,25% C.A. 115V CERF Bouton consacré LOI Étape 5 : Diagnostics et caractéristiques augmentées   Type Notes Disponibilité Diagnostics standard Défaut de matériel d'émetteur ; défaut de logiciel d'émetteur ; défaut de bobine de sonde ; tube vide Avec chaque émetteur d'E-Séries   D1 Option de grande précision (0,15%) 8732 et 8712   HACHE Capacité augmentée de DI ⁄ DO 8732 et 8712     ⁄ FF DE CERF       DA1 ⁄ D01 La suite de diagnostics inclut : détection de défaut de la terre et de câblage, détection de processus élevée de bruit. 8732 et 8712   DA2 ⁄ D02 La suite diagnostique inclut : vérification interne du mètre 8714i 8732 et 8712

Avantage compétitif :

Les 8700 systèmes de débitmètre magnétique fournissent la mesure obstructionless d'écoulement qui est idéale pour doser n'importe quel fluide conducteur. Un choix large des matériaux de construction fournit à la compatibilité pratiquement toutes les applications, des liquides fortement corrosifs aux boues fibreuses souvent considérées difficiles à mesurer avec d'autres dispositifs. Les débitmètres magnétiques de Rosemount offrent l'avantage de l'écoulement de mesure dans un paquet pratiquement inchangé par densité, température, pression, et changement de viscosité.
