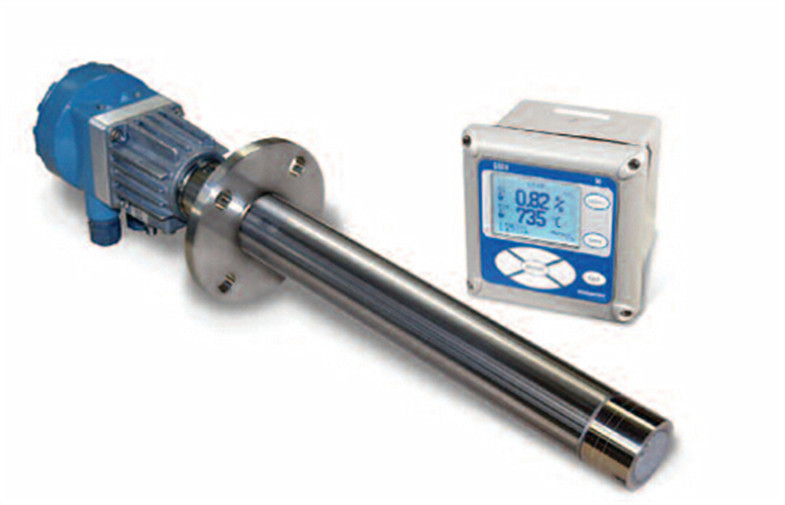

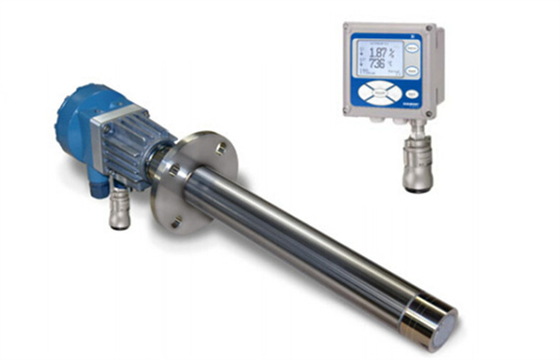

Rosemount 6888 analytiques et analyseur de fumée de combustion d'Oxymitter

Détail rapide :

    · Construit par Rosemount analytique

· ±0.75% de lecture ou d'exactitude O2 de ±0.05%

· Communications de CERF de Digital

· Gamme O2 nette : variable 0-10% 0-50%

· Adaptable à toute installation existante de la sonde O2

· Diagnostics avancés de sonde

· Entièrement champ réparable

· Grand affichage éclairé à contre-jour d'affichage à cristaux liquides

· Caractéristiques de logiciel avancé

Description :

L'émetteur analytique de l'oxygène 6888 de Rosemount fournit la mesure précise de l'oxygène restant dans les fumées venant de n'importe quel processus de combustion. L'efficacité de combustion optimale peut être obtenue en maintenant le niveau idéal de l'oxygène dans les fumées venant de ces processus et les plus de bas niveau du NOX, de la Co et du CO2 sont produits.

Facile à utiliser et facile à intégrer. Cet analyseur in situ a été conçu avec la facilité d'utilisation de client à l'esprit. Il n'y a aucune pièce mobile ou appareillage d'échantillonnage ayant pour résultat une sonde extrêmement fiable qui exige l'entretien très petit.

L'analyseur 6888 O2 in situ fournit la mesure précise de l'oxygène restant dans les fumées venant de n'importe quel processus de combustion, incluant :

· Chaudières

· Incinérateurs

· Fours industriels de chauffage

· Fours

· Appareils de chauffage de processus

Cette conception in situ place un élément de détection d'oxyde de zirconium à l'extrémité d'une sonde, qui s'insère directement dans un courant de fumée. Il n'y a aucune pièce mobile ou appareillage d'échantillonnage, ayant pour résultat un analyseur extrêmement fiable qui exige l'entretien très petit. Les longueurs de sonde sont fournies par 18" à 12', et une option de support de glissement fournit la capacité de monter une longue sonde à n'importe quelle profondeur d'insertion. les tubes de sonde de Lourd-mur sont disponibles pour des applications où l'érosion de mouche-cendre est un problème. Les accessoires sont disponibles pour les températures de processus au-dessus de 700°C à 1050°C.

Des calibrages peuvent être effectués en ligne, alors que le four est en fonction, et le calibrage entièrement automatisé avec la commutation de solénoïde est également disponible.

Les 6888 est entièrement champ réparable. Tous les composants actifs peuvent être remplacés, y compris le diffuseur/filtre, sentant la cellule, l'appareil de chauffage et le thermocouple, et toutes les cartes de l'électronique.

L'électronique de traitement de signal résident dans la tête de chaque sonde, éliminant le besoin de câble de signal cher. Une unité d'interface à canal double d'opérateur fournit une méthode facile à utiliser d'installer l'instrument, de calibrer, et de diagnostiquer des échecs.

Applications :

Les analyseurs analytiques de fumée de combustion de Rosemount mesurent les gaz sortant de grands chaudières et fours industriels pour améliorer l'efficacité de combustion.

La ligne analytique de Rosemount des analyseurs in situ de fumée mesurent l'oxygène restant dans les fumées résultant de n'importe quel processus de combustion (chaudière ou four). L'analyseur de thei de forme de production est typiquement employé pour commander le rapport de carburant/air des gaz entrant dans le brûleur à four, qui a optimisé l'efficacité de four, et a également produit d'un minimum de NOx et de CO2.

Caractéristiques :

Caractéristiques de mesure

Gamme O2 nette :
variable 0-10% 0-50%
(XI gamme O2 d'offre 0-50% de l'électronique)

Exactitude en conditions de oxydation :
±0.75% de lecture ou de 0,05% O2, celui qui est plus grand

La plus basse limite décelable :
0,02% O2

Effet de température de processus :
moins de 0,05% O2 de 100-700°C

Vitesse de système de réponse au gaz de calibrage :
Réponse initiale en moins de 3 secondes, T90 en moins de 8 secondes. La réponse aux changements de processus de gaz variera, selon la vitesse de processus de gaz et le chargement particulaire du diffuseur

Validité de calibrage :
La présentation du calibrage intoxique des matchs la bouteille
valeur à l'O2 à moins de ±0.02%

Exactitude dans la réduction des conditions (caractéristique de stoichiometer, seulement) :
±0.1% de la lecture, ou 0,1% O2, celui qui est plus grand

Réaction de système dans la réduction des conditions (caractéristique de stoichiometer, seulement) :
aller de l'oxydation à la réduction - T90 dans sec 120.
aller de la réduction à l'oxydation - T90 dans sec 30.

Caractéristiques environnementales

Sonde d'émetteur :
les matériaux Processus-mouillés sont 316L ou acier inoxydable 304

Limites de processus de la température :
0 à 705°C (32-1300°F)
550-825C avec XI le feature* « d'opération heaterless »
La vie réduite de cellules peut être prévue si fonctionné sans interruption aux températures au-dessus de 705°C (1300°F). Les accessoires facultatifs de déviation et de veste permettent l'opération à 1050°C (1922°F)

Limites de température ambiante de l'électronique de sonde :
-40° à 70°C (- 40° à 158°F)

Limite de la température en tant qu'électronique intérieure mesurée de sonde :
-40° à 85°C (- 40° à 185°F)

Avantage compétitif :

ANALYSEUR FIABLE sans les pièces mobiles et les ventes de détection avec une vie de l'année 5+.

Le CALIBRAGE EN LIGNE COMMODE dans un four de fonctionnement luttent des solénoïdes de gaz-commutation montés à l'intérieur de la tête de sonde.

L'ÉLECTRONIQUE INTÉGRALE

Les SECTEURS D'USAGE UNIVERSEL et DANGEREUX APPROUVÉS tiennent compte de larges applications.
