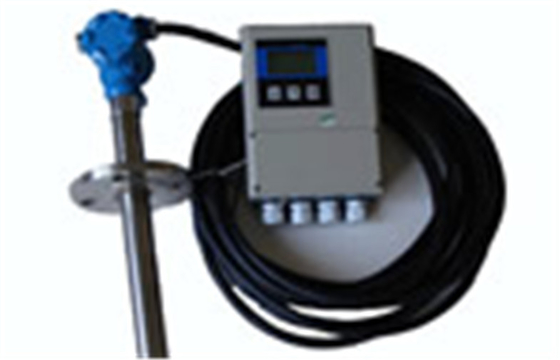

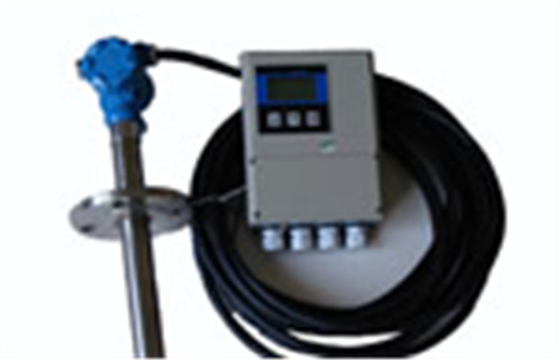

Type fendu débitmètre électromagnétique d'insertion pour la mesure liquide d'écoulement

Type fendu débitmètre électromagnétique d'insertion pour la mesure liquide d'écoulement

Détail rapide :

Numéro de type : LDG
Norme d'exécution : JB/T9248-1999
Conductivité moyenne : > 5 us/cm
Portée d'application : DN6 | DN1500mm
Chaîne de mesure : 0,3 | 10m/s
La gamme de mesure d'écoulement que : « /1h20
Exactitude : +/- 0,5% plus ou moins 0,5%
Répétabilité : les valeurs mesurées du plus or minus 0,1%
Le signal de sortie : 1. Les 4 actuels | 20 mA
Charge Ω 10 | 750
2. La fréquence de 0 | 2 kilohertz
Active ou passif de l'amplitude 24 v
3. L'équivalent d'impulsion
4. Protocole de RS485/232/CERF (facultatif)
La température moyenne : 0 | °C 70 ; 0 | °C 120 ;
0 | °C 150 (facultatif)
Pression : 1,0 MPA de MPa.1.6 MPa.2.5.
6,4 MPA de MPa.16 mpa.25 ; MPA 35
Utilisant l'environnement : la température d'environnement : - °C 20 + au °C 50 ;
Hygrométrie : 5% 90%
Alarme automatique d'Atc, catégorie de protection : IP68 (plongée),
IP67 ou IP65 (standard)
Alimentation d'énergie : 85 | 265 VCA
Ou 18 | 36 volts continu
Puissance évaluée : moins de 15 W

Description :

Le type débitmètre électromagnétique de LDG basé sur la loi de faraday du principe d'induction électromagnétique, fonctionnent stable et la représentation fiable, la haute précision, les paramètres d'arrangement et les paramètres de mesure ont la fonction automatique de protection de puissance, et peuvent être stockés pendant longtemps, la mesure n'est pas affectée par les changements liquides de densité, de viscosité, de température, de pression et de conductivité : l'influence du tube de mesure aucune activités et obstruction partie, aucune perte de pression, aucune congestion, mesurable contient la fibre, particules solides et les solides en suspension peuvent être liquide conducteur. Le grand choix de mesure, fortes concentrations peut mesurer toutes sortes de solution alcaline acide à haute pression, gamme de mesure peut être arbitrairement choisi en même temps.
Le type sonde électromagnétique de LDG de débitmètre a adopté le système d'excitation de vague de trois états, champ magnétique constant, la principale conception domestique d'électrode, condition à haute pression, peut du fermé, peut choisir un grand choix de matériaux d'électrode, résistants à la haute température et à la résistance à la corrosion de l'électrode d'électrode de tantale et d'alliage de hartz, peut être choisi selon le type de customer.LDG le convertisseur qu'électromagnétique de débitmètre a adopté la dernière électronique internationale, petit traitement des signaux avec le circuit à faible bruit et à grande impédance d'amplificateur, impédance d'entrée a atteint $1000, en même temps l'utilisation du circuit intégré de large échelle et le microprocesseur, le logiciel est avancé, fortement intelligent. La production comme signal actuel de signal standard de 4-20 mA, peut en même temps par la communication RS485 avec l'ordinateur et le PLC système de contrôle automatique.

Applications :

Le domaine d'application principale ;

L'eau pure, eaux usées

La fabrication électronique et assignent

Chimie et médecine du travail

Caractéristiques :

Avantage compétitif :

- Température ambiante : -20~60 ;
- Hygrométrie : ≤85%RH ;
- Pression atmosphérique : 86KPa~106KPa ;
- Fluide applicable : liquide électriquement de conduite ;
- La température liquide : - 25~ +65

- Conductivité électrique : 5us/cm.
