Fraisage supportting horizontal de centre d'usinage de commande numérique par ordinateur/ennuyer/forant
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Type: | Horizontal |
|---|---|---|---|
| CNC ou Non: | CNC | Niveau automatique: | Automatique |
| Max. Swing Diameter: | 350 mm | tension: | 380V |
| Puissance (W): | 15KW | Dimension (L*W*H): | 4900*4500*2850mm |
| Poids: | 9500kg | Service après-vente fourni: | Machine disponible pour entretenir des machines à l'étranger |
| Garantie: | 12 mois | Taille de la table de travail: | 500*500mm |
| voyage d'axe des abscisses: | 900mm | voyage d'axe des ordonnées: | 750mm |
| voyage d'axe de z: | 1250mm | quantités d'outil: | 24 |
| chandelle d'axe: | BT50 | Vitesse d'axe: | 8000rpm |
| vitesse d'alimentation rapide: | 24 m/min | Poids net: | 9500kg |
| Dimension de machine: | 4900*4500*2850mm | ||
| Surligner: | Services d'usinage CNC,centre d'usinage de précision |
||

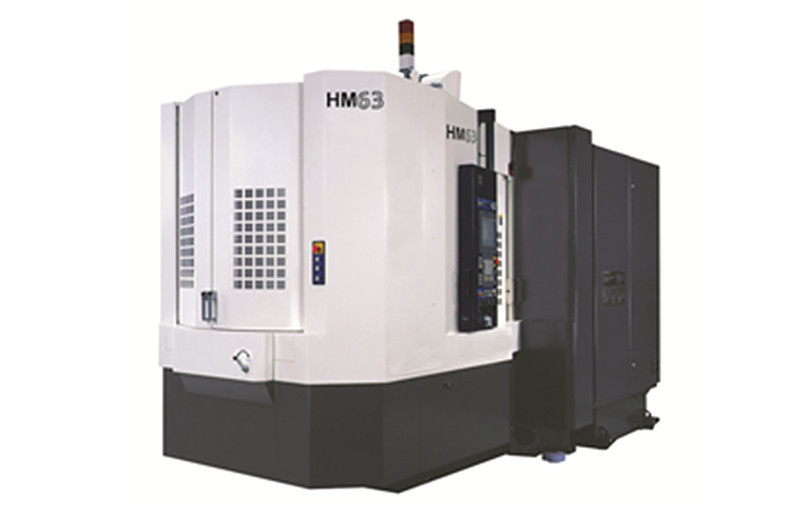

Centre d'usinage horizontal de commande numérique par ordinateur HM50/HM50B HM63/HM63B avec
une rigidité globale plus élevée d'unité et plus rapidement
vitesse de mouvement
Détail rapide :
1. L'optimisation finie d'élément d'ordinateur fait une rigidité globale plus élevée d'unité et plus rapidement
vitesse de mouvement.
2. Toutes les haches de mouvement linéaire adoptent les voies de guidage linéaires.
3. Toutes les pièces sont soulignées raisonnablement et ont la structure compacte.
4. La vis de boule de précision de niveau de la prétention C3 s'assure.
5. Trois haches adoptent les accouplements flexibles de la haute précision R+W étroitement couplés pour s'assurer
la précision élevée de position dans l'état expédiant élevé.
6. La pleins maison de machine de protection, décharge de puce et drainage sont conçus
structure avancée et fiable.
7. La machine adopte la conception technique de corps humain pour s'assurer l'opération
facilement et sans risque.
8. La table de travail d'échange peut être facultative.
9. Toutes sortes de mesure du système de détection principal et discordant peut être ajoutée.
Description :
1. Garantie pour cette machine de filetage
1. les ingénieurs sont disponibles pour faire le service d'outre-mer de machines. Dans quelques pays, nous avons faire d'outre-mer d'agent
service après-vente à temps et professionnellement.
2. 24 heures de service intime en ligne ou mobile.
3. en s'exerçant dans notre usine et soyez en ligne exempt de coût.
4. la garantie est de 12 mois, de petites pièces cassées sont exempte de coût pour remplacer, des pièces de rechange sont livrées avec la machine
pour la commodité de client.
5. Nous offrons le meilleur prix d'agent et le prix de distributeur.
2. Client et livraison
acceptez ODM, OEM,
acceptez le GOUSSET, CFR, CAF, prix d'EXW,
T/T 30% comme dépôt et équilibre avant des machines-outils quittent notre usine.
les produits normaux avec du temps standard de fabrication de configuration est de 7-15 jours ouvrables.
Applications :
La machine convient à la fabrication militaire, aérospatiale, des véhicules à moteur, modèle, de machines et à d'autres industries, papier
enfermez dans une boîte les pièces de pièces, pièces à disque, les pièces en forme spéciale, parties par un fiture peut automatiquement accomplir un grand choix d'usinage
le fraisage quatre extérieur, ennuyant, forage, augmentant, charnière, société, assurent la précision et l'effiiency de usinage
Caractéristiques :
Accessoires facultatifs horizontaux de centre d'usinage
Commande d'axe de réducteur de ● avec ZF ou FB
La vitesse d'axe de ● est 8000rpm
● portant sur l'eau
Type magazine d'outil (40) de stockage de ●
Spécifications horizontales HM50/50B de centre d'usinage
|
|
HM50 | HM50B |
|
Taille de table de travail |
500*500 | 500*500 |
|
Quantités de table de travail |
1 | 2 |
|
Division d'échelle de table de travail |
1 | 1 |
|
Voyage d'axe des abscisses |
900 | 900 |
| Voyage d'axe des ordonnées | 750 | 750 |
| Voyage d'axe de Z | 650 | 1250 |
|
Distance entre le centre d'axe et la surface de table de travail |
110-860 | 110-860 |
|
Distance entre le visage d'extrémité d'axe au centre de table de travail |
230-880 | 230-1480 |
|
T-fente (largeur de fente de No.* *spacing) |
5-14×100 | 5-14×100 |
|
Chandelle d'axe |
BT50 | BT50 |
|
Vitesse d'axe |
8000rpm | 8000rpm |
|
Vis de boule d'axe de X.Y.Z |
4512,4512,5012 | 4512,4512,5012 |
|
Vitesse rapide d'axe de X.Y.Z |
24/24/24 | 24/24/24 |
| Voies de guidage linéaires d'axe de X.Y.Z | RUE45, RUE45, RUE55 | RUE45, RUE45, RUE55 |
| Connexion de moteur d'axe de X.Y.Z | liaison directe | liaison directe |
| Puissance de moteur d'axe | 11/15 | 11/15 |
| Moteur d'axe de X.Y.Z | X : 12 Y : 22Z : 22 | X : 12 Y : 22 Z : 22 |
|
Quantité d'outil |
24 | 24 |
| Longueur de diamètre et poids maximaux d'outils | 112mm/350mm/15g | 112mm/350mm/15g |
| Placez l'exactitude | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| Replacez l'exactitude | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
|
Usinez la dimension (L*W*H) |
4900X4500X2850 | 4900X4500X2850 |
|
Capacité de charge de table de travail |
500 | 500 |
|
N.W. |
8200 |
9500 |
Spécifications horizontales HM63/63B de centre d'usinage
|
|
HM63 | HM63B |
|
Taille de table de travail |
630*630 | 630*630 |
|
Quantités de table de travail |
1 | 2 |
|
Division d'échelle de table de travail |
1 | 1 |
|
Voyage d'axe des abscisses |
1000 | 1000 |
| Voyage d'axe des ordonnées | 850 | 850 |
| Voyage d'axe de Z | 1050 | 1050 |
|
Distance entre le centre d'axe et surface de table de travail |
110-960 | 110-960 |
|
Distance entre le visage d'extrémité d'axe au centre de table de travail |
50-1100 | 50-1100 |
|
T-fente (largeur de fente de No.* *spacing) |
5-18×100 | 5-18×100 |
|
Chandelle d'axe |
BT50 | BT50 |
|
Vitesse d'axe |
6000rpm | 6000rpm |
|
Vis de boule d'axe de X.Y.Z |
5012,5012,5012 | 5012,5012,5012 |
|
Vitesse rapide d'axe de X.Y.Z |
24/24/24 | 24/24/24 |
| Voies de guidage linéaires d'axe de X.Y.Z | MSA55S, MSA55LS, MSA55LS | MSA55S, MSA55LS, MSA55LS |
| Connexion de moteur d'axe de X.Y.Z | liaison directe | liaison directe |
| Puissance de moteur d'axe | 15/18.5 | 15/18.5 |
| Moteur d'axe de X.Y.Z | X : 22 Y : 22Z : 22 | X : 22 Y : 22 Z : 22 |
|
Quantité d'outil |
24 | 24 |
| Longueur de diamètre et poids maximaux d'outils | 112mm/350mm/15g | 112mm/350mm/15g |
| Placez l'exactitude | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| Replacez l'exactitude | ±0.005/±0.005/±0.005 | ±0.005/±0.005/±0.005 |
|
Usinez la dimension (L*W*H) |
5100*4950*2850 | 5100*4950*2850 |
|
Capacité de charge de table de travail |
1000 | 1000 |
|
N.W. |
9600 |
11000 |
