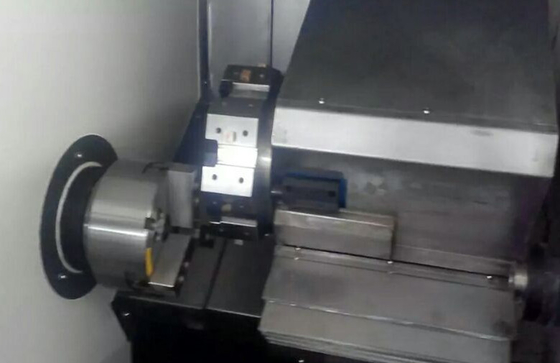

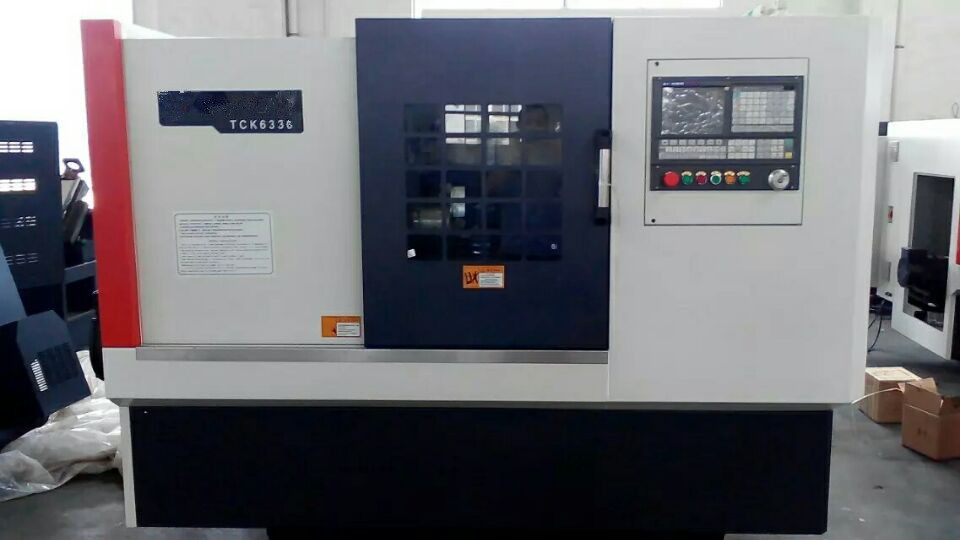

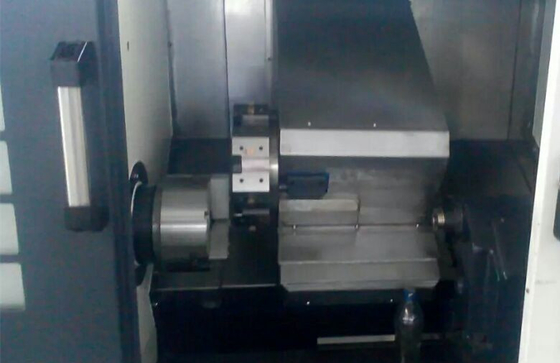

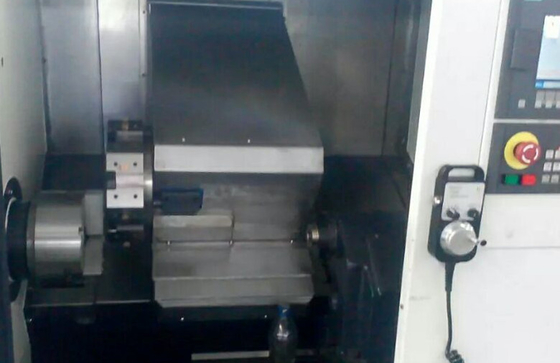

45 degrés inclinent la machine de tour de commande numérique par ordinateur de lit avec les voies de guidage linéaires de Taïwan





Détail rapide :

• type courrier de bande de 4 outils
• l'axe unissent 4000 t/mn
• Voie de guidage linéaire de Taïwan Hiwin
• 6" a creusé le cylindre d'huile



Description :



Cette machine adopte 45 le plus haut lit intégré rigide, grand axe de couple, manière linéaire de guide de Taïwan, ceci assure à la machine une rigidité plus élevée, une plus haute précision et un centre plus élevé d'axe de vitesse près de l'opérateur fait le chargement et des objets de déchargement plus commodes.

 une base plus lourde en particulier conçue du fond de chargement, lit élargi de machine, plat renforcé s'assurent pour rencontrer le stength élevé usinant des conditions strictes.

  b. Adoptez l'unité indépendante élevée d'axe de précision rigide et haute, transmission est par la ceinture de V, peut commencer stablement et le lipide de smoothly.lubrication, réduisent évidemment la déformation thermique de l'axe, la stabilité thermique d'augmentation et la précision.


  c. Le système de alimentation adoptent TAÏWAN marque célèbre Hiwin manière linéaire de guide et la dureté de vis de boule de Hiwin plus de 58 degrés en tant que configuration standard, assurent la vitesse la plus élevée, la précision de usinage la plus élevée et l'excellente représentation dynamique.

  d. Équipez le mandrin creusé par marque de Taïwan et le cylindre creusé d'huile, la tourelle hydraulique servo d'outil et la contre-pointe hydraulique, moteur servo du Japon YASKAWA en tant que configuration standard.

  e. Contrôleur de Taïwan LNC en tant que configuration standard, GSK, KND, FANUC, MITSUBISHI, SIEMENS etc. à facultatif.

  f. Le lit de machine adopte 45 degrés s'inclinent, excellent lit intégral moulé par sable d'une seule pièce de résine, force de torsion et la rigidité de flexion est évidemment augmentée, en attendant facile et rapide pour le transport de puce





Le premier convient au rapport et au traitement de vitesse

Le deuxième type convient au traitement de précision à grande vitesse et haute

Les clients pourraient choisir n'importe quel type de eux.


Caractéristiques :



TCK6332

Caractéristiques	Unité	TCK6332
Oscillation maximum au-dessus de lit	millimètre	Φ320
Oscillation maximum au-dessus de glissière croisée	millimètre	Φ120
Mandrin	pouce	mandrin de bague, 6
Voyage d'axe des abscisses	millimètre	400
Voyage d'axe de Z	millimètre	300
Vitesse d'axe	T/MN	3,000rpm
Nez d'axe		A2-5
diamètre d'À travers-trou d'axe	millimètre	Φ48
Diamètre de barre d'axe	millimètre	Φ38
Vitesse d'alimentation rapide	m/min	15
Coupure de la vitesse d'alimentation	mm/min	1-15,000
Couple de moteur d'axe de X/Z	Nanomètre	7/7
Puissance de moteur d'axe	kilowatt	5,5
Taille de section de barre d'outil	millimètre	25x25
Exactitude de position de X/Z	millimètre	0.016/0.02
Répétabilité de X/Z	millimètre	0.006/0.006
Dimensions de machine (L*W*H)	millimètre	1,600*1,600*1,630
Nanowatt	kilogramme	1.700



TCK 6340

machine TCK6340 de fabricant	spécifications
Oscillation maximale au-dessus de lit	400mm
oscillation maximale au-dessus de glissière croisée	120mm
axe des abscisses	300mm
axe de z	300mm
Voie de guidage	Voies de guidage linéaires de Taïwan Hiwin
Vitesse d'axe	1500rpm/4500rpm
Nez d'axe	A2-5
diamètre d'À travers-trou d'axe	48mm
Vitesse rapide	20m/min
Moteur d'axe	5.5kw
couple de moteur de x/z	7/7 nanomètre
Section de barre d'outil	25*25mm
Outils	type gany courrier de 4 outils
exactitude de position de x/z	0.016/0.02 millimètre
répétabilité de x/z	0.006/0.006mm
dimension de machine	1800*1750*1700mm
N.W.	1800KG





Applications :



Applicable à l'automobile, moto, l'électronique, espace, industrie militaire, huile et d'autres industries, ont pu tourner la surface conique, surface circulaire d'arc, visage d'extrémité des pièces rotatoires et ont pu tourner les divers les fils et plus métriques et de pouce avec un rendement plus élevé en vrac le traitement automatique précision et de haute





Avantage compétitif :



•  tour de commande numérique par ordinateur de lit de la pente 45°
•  Voies de guidage linéaires de grande précision de Taïwan
•  La puce donnant la capacité est grande et commode, le client pourrait choisir la puce transportant dans l'avant ou dans le dos
•  L'unité d'axe a deux types, le type lourd de coupe et le type à grande vitesse
•  Type courrier de bande d'outil



Nos serives



1. les ingénieurs sont disponibles pour faire le service d'outre-mer de machines. Dans quelques pays, nous avons l'agent d'outre-mer

faire le service après-vente à temps et professionnellement.



2. 24 heures de service intime en ligne ou mobile.



3. en s'exerçant dans notre usine et soyez en ligne exempt de coût.



4. la garantie est de 12 mois, de petites pièces cassées sont exempte de coût pour remplacer, des pièces de rechange sont livrées avec

 machine pour la commodité de client.



5. Nous offrons le meilleur prix d'agent et le prix de distributeur.
