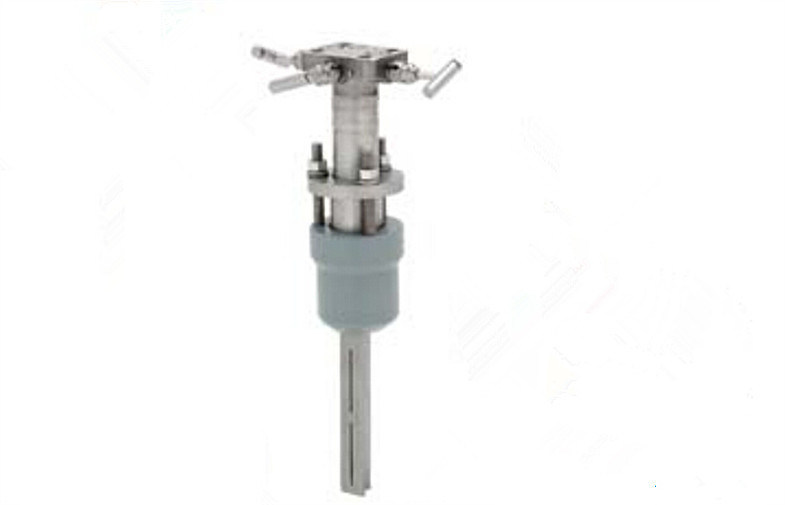

Émetteur 485 combiné avec le 3051S ou 3095 multivariable primaire d'Annubar de débitmètre de Rosemount Annubar

Détail rapide :

• La conception innovatrice de fente et de T-forme augmente l'exactitude à ±0.75%
• Large variété de configurations de support
• La tête diverse intégrale permet le support direct des émetteurs de DP
• La conception de Flo-Robinet permet l'installation sans arrêt normal du système
• Types liquides idéaux : liquide, gaz, et vapeur

Description :

Industrie menant les débitmètres intégrés de DP
En intégrant l'électronique de transmetteur de pression avec l'Annubar
Faisant la moyenne de la prise de pression totale (APT), Rosemount fournit le plus haut
exécution du débitmètre de DP d'insertion. Ce débitmètre entièrement intégré
élimine le besoin de garnitures, tuyauterie, valves, adaptateurs,
tubulures, et supports, réduisant de ce fait la soudure et
temps d'installation.
Représentation améliorée avec la mesure innovatrice
techniques
La conception frontale de la fente de l'Annubar et la forme révolutionnaire s'améliorent
l'exactitude et la répétabilité de chaque mesure d'écoulement se dirigent.
À régulation de processus serré est gagné par la force du signal accrue et
bruit réduit de signal.
Les mesures en temps réel d'écoulement de la masse sont disponibles avec
la conception intégrale de sonde de température
La sonde en forme de t brevetée inclut scellé,
pression-maintenant le thermowell qui permet l'écoulement de la masse dans toute la ligne
tailles avec une pénétration simple de tuyau. Technologie multivariable dedans
les applications de gaz et de vapeur compense la pression et
variations de la température, qui peuvent causer des erreurs significatives d'écoulement.
L'uptime d'usine est augmenté avec l'exempt d'entretien
conception
La sonde d'Annubar est conçue pour empêcher l'usage et le blocage dedans
le tuyau. L'électronique sont la plus stable dans l'industrie et
permet des cycles de calibrage de jusqu'à 10 ans, fourniture significative
l'épargne d'entretien.
Économies d'énergie gagnées par la constante minimale
perte de pression
La conception non-resserrante de la sonde d'Annubar crée
blocage minimal dans le tuyau, qui réduit la pression permanente
perte. La perte de pression permanente peut être convertie directement en
les économies d'énergie sous forme de compresseur ont coûté pour le gaz, élém. élect.
coûtez pour les liquides de pompage, et les coûts du combustible pour produire de la vapeur.

Applications :

Série de débitmètre d'Annubar : Rosemount 3051SFA
ProBar®, 3095MFA masse ProBar®, 485, et 285
La situation actuelle, cinquième génération Rosemount 485 Annubar
combiné avec le 3051S ou l'émetteur 3095 multivariable crée
un débitmètre de type insertion précis, qu'on peut répéter et fiable.
Le Rosemount 285 fournit un produit commercial offrant pour
vos applications d'usage universel.

Caractéristiques :

Représentation
Hypothèses de déclaration de représentation
Identification mesurée de tuyau.
Facteur de coefficient de décharge
±0.75% du débit
Répétabilité
±0.1%
Ligne tailles
• Taille 1 de sonde : 2 po. à 8 po. (50 à 200 millimètres)
• Taille 2 de sonde : 6 po. à 96 po. (150 à 2400 millimètres)
• 3h12 de taille de sonde dedans. à 96 po. (300 à 2400 millimètres)

Classement par taille
Entrez en contact avec un représentant de contrôle de processus industriel d'Emerson pour
aide. Une fiche technique de configuration est exigée avant l'ordre
pour la vérification d'application.
Refus d'écoulement
10:1or mieux
Finition de surface de sonde d'Annubar
La surface avant de l'Annubar primaire est texturisée pour la haute
Applications de nombre de Reynolds (typiquement gaz et vapeur).
la texture extérieure crée une couche limite plus turbulente sur
surface avant de la sonde. La turbulence accrue produit a
une séparation plus prévisible et plus qu'on peut répéter d'écoulement au bord de
la sonde. La finition extérieure appropriée sera déterminée pour
chaque application par le classement par taille de contrôle de processus industriel d'Emerson
programme, logiciel de boîte à outils d'instrument.

Fonctionnel
Service
• Liquide
• Gaz
• Vapeur
Limites de processus de la température
Dirigez l'émetteur de bâti
• °F 500 (°C) 260
• °F 750 (°C) 398 une fois utilisé avec un bâti direct, haute
tubulure de valve de la température 5 (connexion d'émetteur
Code de plate-forme 6)
Émetteur à distance de bâti
• °F 1250 (677 °C) – matériel de sonde de Hastelloy
• °F 850 (454 °C) – matériel de sonde d'acier inoxydable
Limites de pression et de la température (1)
Dirigez l'émetteur de bâti
• Jusqu'à la norme ANSI 600# (1440 psig à °F 100 (barre 99 à °C) 38)
• La mesure intégrale de la température n'est pas disponible avec
À flasque montant le type plus grand que la classe 600
Émetteur à distance de bâti
• Jusqu'à la norme ANSI 2500# (6000 psig à °F 100 (barre 416 à °C) 38)

Avantage compétitif :

L'élément primaire de Rosemount 485 Annubar utilise une conception en forme de t de sonde cela
offres meilleures dans l'exactitude et la représentation de classe.
• Jusqu'à 0,75% exactitudes de débit
• La plus basse perte de pression permanente de tout débitmètre de DP
• Disponible dans 2 à 96 po. (50 - 2400 millimètres) rayez les tailles
